Толщиномер: назначение и особенности эксплуатации
Толщиномер — измерительный прибор, который помогает определить толщину лакокрасочного покрытия автомобиля и выявить скрытые дефекты защитного слоя. С помощью этого метрологического оборудования можно неразрушающими методами оперативно определить этот параметр различных технических материалов, а также соединений природного происхождения, в частности ржавчины.
Это устройство незаменимо при выборе подержанного автомобиля и может быть полезным при приобретении машины в автосалоне. Причиной скрытых дефектов ЛКП на новых автомобилях могут быть нарушения правил транспортировки, погрузки и выгрузки с трейлера. Избежать неприятных сюрпризов поможет тестирование поверхности кузова с помощью измерительного прибора, так как выявляются не только проблемные места, но степень повреждения. Прибор отличается простотой в обращении, но для получения более точных показаний следует придерживаться рекомендаций производителя и учитывать определенные особенности.
Общие сведения

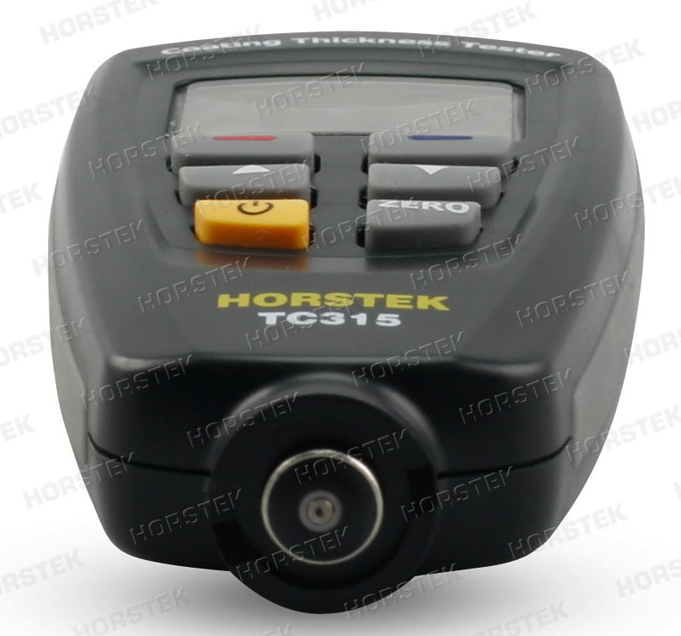

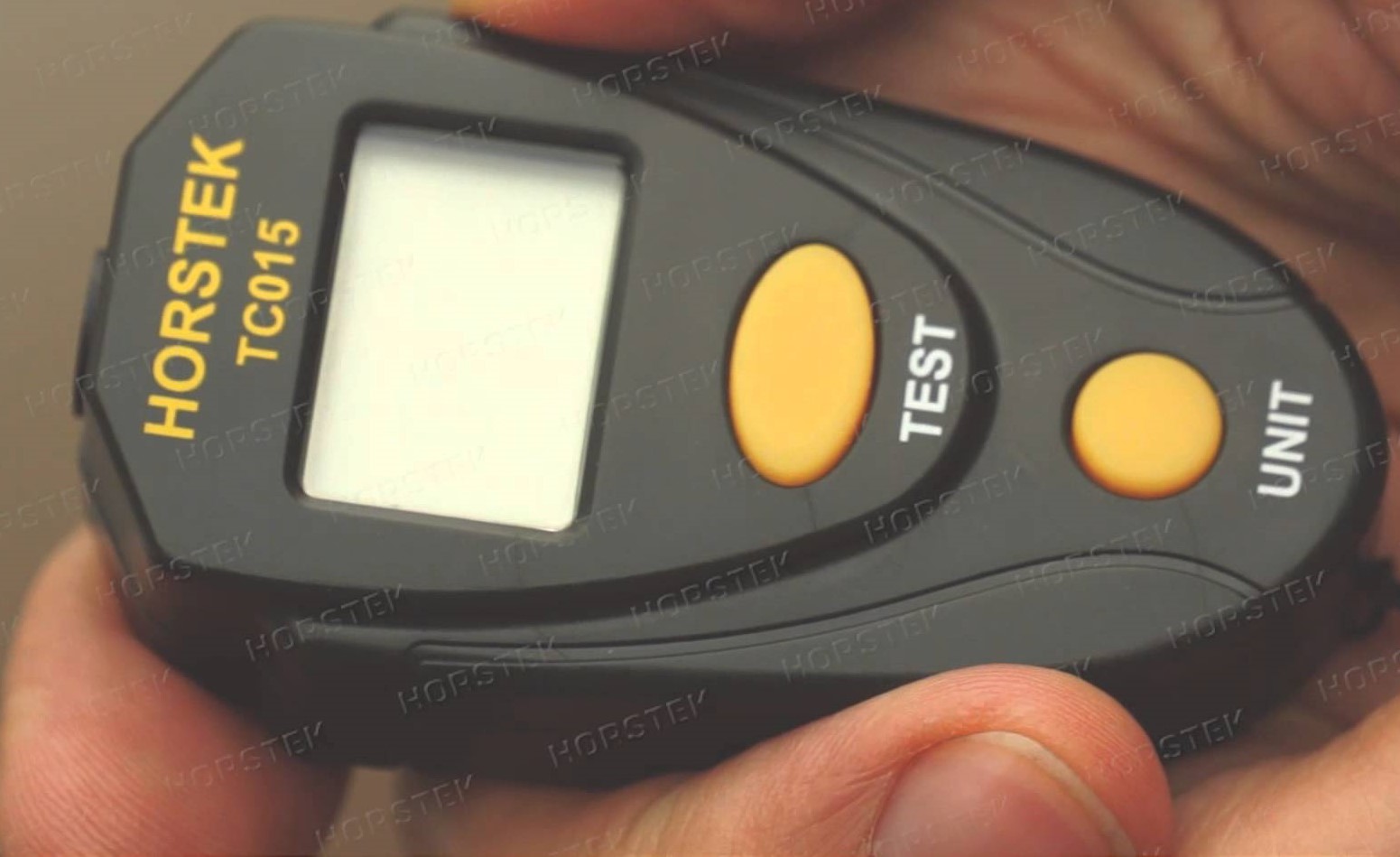

Большинство современных толщиномеров — это компактные ручные приборы, имеющие эргономичный дизайн. Они имеют внешние органы управления, выносные устройства для проведения замеров и дисплей, отображающий результаты измерений. Для определения толщины исследуемой поверхности используются различные методы, которые определяют тип зонда. Одни модели способны работать только с основаниями, обладающими магнитными свойствами, а другие — более универсальны, и могут работать в различных условиях.
Для исследование слоя ЛКП достаточно приблизить чувствительные элемент к контролируемой поверхности и активировать устройство. Магнитные приборы могут определять толщину немагнитного слоя, который нанесен на основание с магнитными свойствами. Вихретоковые устройства работают с материалами, способными проводить электрический ток. Оценка исследуемой поверхности осуществляется на основании изменения магнитного поля. Наиболее совершенные современные модели работают с использованием ультразвука, определяя скорость его отражения. Они наиболее универсальные и функциональные.
Область применения
Толщиномеры находят широкое применение в различных областях, а именно: строительство, судостроение и ремонт судов, машиностроение и автомобильная отрасль. Они используются для контроля нанесенных покрытий при проведении ремонтных работ. Для многих специалистов такой метрологический инструмент незаменим.
Исследование состояния лакокрасочного покрытия — одна из основных задач, которая стоит перед таким оборудованием. Контроль качества ЛКП, защищающего кузов автомобиля, величина слоя грунтовки, шпаклевки и других материалов проводится только с использованием неразрушающих методов исследования. Эти устройства находят применение в коммунальном хозяйстве, в частности для оценки состояния водопроводных коммуникаций и газовых магистралей. Металлические конструкции и устройства часто используются в строительстве, и требуют не только надежной защиты от внешних факторов, но и контроля за состоянием самого металла. Корпуса речных и морских судов подвергаются агрессивным воздействиям и интенсивному износу, поэтому они требуют постоянного контроля с использованием специальных измерительных приборов.
Виды
Толщиномеры производятся в широком ассортименте. Бюджетные модели — наименее информативные устройства с низким классом точности измерений. Профессиональное измерительное оборудование отличается расширенным функционалом, который не всегда требуется для неспециалистов.
Современные устройства в зависимости от используемых принципов подразделяются на следующие виды.
Электромагнитные
Для измерения толщины слоя ЛКП используются законы электромагнитной индукции. При исследовании состояния кузова автомобиля выступает в роли замкнутого контура. Расстояние между рабочим органом прибора и его поверхностью служит показателем величины покрытия.
Это измерительное оборудование позволяет получать данные с высокой степенью точности, но могут работать только материалами, содержащими железо, и обладающих магнитными свойствами.
Вихретоковые
Область применения этих приборов более широкая, чем у электромагнитных моделей. Наиболее точные результаты измерений получаются при исследовании покрытий на материалах, имеющих высокую токопроводимость. Погрешность имеет минимальное значение при работе с алюминиевыми и медными деталями, но она возрастает при контроле слоя на железосодержащих соединениях.
Магнитные
Эти устройства отличаются простотой конструкции и низкой стоимостью. Их конструкция подразумевает магнит и несколько датчиков. При приближении устройства к металлическому объекту возникают силы притяжения. Толщина ЛКП определяется в зависимости от силы магнитного взаимодействия. С помощью такого измерительного прибора трудно достичь получения результатов измерений с высокой точностью.
Ультразвуковые
Ультразвуковые толщиномеры — профессиональное метрологическое оборудование, которое позволяет осуществлять точные измерения на любом материале основания. Этот прибор незаменим для специалистов, так как позволяет получить информацию о состоянии покрытия не только кузова, но и на декоративных элементов и других деталей машины.
Подготовка к работе
Несмотря на то, что толщиномеры имеют заводскую настройку, перед использованием нового прибора требуется проведение его калибровки, которая позволяет получать точные результаты измерений. Для этого используются эталонные образцы, которые, как правило, входят в комплект поставки измерительного оборудования. На стальных или пластиковых образцах нанесен слой краски, имеющий определенную толщину. Калибровка заключается в определении толщины покрытия эталона способом, которое предусматривает устройство, и сравнении полученной величины с известным значением. При их несовпадении требуется настройка аппарата так, чтобы разница отсутствовала. В противном случае измерения будут иметь большую погрешность, что может привести пользователя в заблуждение.
Степень зарядки аккумуляторной батареи, от которой работает устройство, оказывает влияние не только на длительность автономной работы, но и на достоверность полученных данных. Перед началом работы следует убедиться, что аккумулятор заряжен не менее, чем на 60-70%. При более низких значениях возможно возникновение ошибки. После завершения подготовительного этапа приступают к подготовке исследуемой поверхности.
Подготовка поверхности
Точность измерений зависит от качества исследуемой поверхности. Получение значений толщины ЛКП, близких к их истинной величине, можно только после удаления загрязнений, следов жира и различных материалов. Специалисты рекомендуют использовать для этого глицерин или машинное масло, так как остающиеся от них следы практически не отражаются на результатах измерений.
В некоторых случаях приходится проводить исследования материалов с шероховатой текстурой. Современное метрологическое оборудование позволяет выполнять замеры на таких поверхностях, но при этом следует учитывать величину погрешности. Для ее определения существует специальная техническая документация, которой пользуются профессионалы.
Особенности работы с прибором
Активация прибора осуществляется с помощью соответствующей кнопки, расположенной на его корпусе. При этом должно соблюдаться условие - чувствительный элемент направляется в воздух. О включении устройства и его готовности к работе сигнализирует индикатор. Замеры осуществляются путем прикладывания чувствительного элемента к исследуемой поверхности.
Специалисты нередко сталкиваются с необходимостью проведения измерений на больших площадях. Для получения корректных результатов выполняется серия исследований в нескольких точках, которые не должны располагаться на расстоянии более 20 см друг о друга. В этом случае значение толщины слоя ЛКП усредняется, и возможен значительный разброс величин на разных участках. При проведении серийных замеров в каждой исследуемой точке прибор удерживается неподвижно на несколько секунд. В зависимости от функциональных возможностей измерительное устройство предлагает обработать полученную информацию.
Правила использования
Настройку толщиномера необходимо выполнять в зависимости от условий исследований. Современные модели измерительных приборов имеют возможность изменения диапазона измерений. Использование этой функции позволяет повысить точность полученных результатов замеров.
Процесс проведения исследований подчиняется определенному алгоритму, придерживаясь которого можно получить достоверные данные о состоянии слоя ЛКП.
При исследовании кузова автомобиля замеры следует начинать с переднего крыла, выполняя их многократно (3-5 раз) на одной детали. Такая процедура повторяется на всех элементах при перемещении по поверхности кузова по кругу. Полученные данные с каждого участка сравниваются и вычисляется среднее арифметическое. Для повышения точности замеры следует выполнить несколько раз подряд.
На заметку автолюбителям
Автовладельцы при обращении в сервисный центр, чтобы перекрасить машину, могут столкнуться с недобросовестными специалистами, которые прибегают к разнообразным уловкам, чтобы скрыть истинное качество работы. Нередко такие горе-мастера используют шлифовку с помощью специальных полиролей, что приводит к формированию текстуры, которая искажает полученные данные измерения толщины ЛКП. Жертвами недобросовестных продавцов могут стать люди, желающие приобрести подержанную машину. Они также сталкиваются с различными уловками, призванными приукрасить качество покрытия кузова, и состояние основы его деталей. Вооружившись электронным ультразвуковым толщиномером, можно без труда восстановить истинную картину, и избежать досадных неприятностей, связанных с эксплуатацией автомобиля с некачественным ЛКП.
Общие рекомендации
Перед первым использованием нового измерительного прибора следует тщательно осмотреть его корпус, и удалить все защитные оболочки, которые нанесены в заводских условиях. Присутствие лишних предметов на нем может стать причиной искажения полученных результатов замеров.
Не допускается отключение устройства в процессе его работы, особенно если это магнитная модель. Эксплуатация аппарата в условиях повышенной влажности и температуры нежелательна. В таком случае рекомендуется отказаться от его использования или согласно инструкции учесть величину погрешности.
Расшифровка результатов
Полученные результаты замеров сами по себе могут сказать немного, поэтому для оценки состояния ЛКП кузова автомобиля созданы специальные таблицы, в которых значения соответствуют каждой марке и модели. При сравнении эталонных и реальных величин толщины слоя покрытия небольшие расхождения, составляющие десятки микрон — это нормальное явление, которое связано с неравномерностью наложения материала. Если разница насчитывает сотни микрон, то можно говорить, что в этом месте кузов окрашивался повторно, а еще большее увеличение расхождений свидетельствует о проведении масштабных ремонтных работ, которые включают рихтовку и комплекс последующих мероприятий. Уменьшение толщины слоя на несколько десятков микрон, как правило, свидетельствует о проведении полировки с использованием абразивных материалов.
Заключение
Точность замеров толщины ЛКП зависит не только от соблюдения инструкций и тщательной подготовки этого мероприятия, но в большей мере от правильного выбора модели толщиномера. При ошибочном выборе принципа действия устройства все остальные факторы роли не играют.
